Los 3 tornillos extrusores más importantes para granulación de plástico: diseño, aplicaciones, ventajas y desventajas

En la industria de reciclaje y compuestos de plástico, el tornillo se considera universalmente como el 'corazón' de la máquina peletizadora de plástico. Su diseño dicta directamente la calidad de los gránulos finales, el rendimiento máximo alcanzable y la eficiencia general de su línea de granulación.

En una extrusora peletizadora, las materias primas (escamas, desechos o polvos de plástico) se funden (plastifican) principalmente mediante fricción, lo que convierte la energía mecánica en energía térmica. Esta conversión, conocida como disipación, está fuertemente influenciada por la geometría del tornillo. Para lograr una alta capacidad de fusión para la peletización, el tornillo debe generar una fricción significativa. Sin embargo, una fricción excesiva puede someter el polímero fundido a una tensión mecánica intensa, picos bruscos de temperatura y degradación del material incluso antes de que llegue a la cara del troquel.

Por lo tanto, el objetivo final del diseño del tornillo de Nanjing Haisi Extrusion es lograr el equilibrio perfecto entre una alta capacidad de fusión y un procesamiento cuidadoso, garantizando una calidad superior de los pellets.

Objetivos principales de un tornillo peletizador de alto rendimiento:

• Excelentes capacidades de alimentación de sólidos para escamas, polvos o desechos irregulares.

• Transporte de masa fundida suave y estable.

• Plastificación superior y homogeneización térmica.

• Mezcla óptima de materiales (vital para preparar masterbatches).

• Prevención de la degradación de polímeros.

• Una amplia ventana de procesamiento para diferentes grados de plástico.

• Fuerte rendimiento de autolimpieza.

• Desvolatilización eficiente (crucial para el reciclaje).

Para lograr estos objetivos, se emplean diferentes geometrías de tornillos. Estos son los tres diseños de tornillos más críticos utilizados en la granulación de plástico moderna:

01. El tornillo de tres zonas (el estándar universal de peletización)

Hoy en día, el tornillo de tres zonas es la configuración estándar para la mayoría de las tareas básicas de composición de plástico. Si bien se utilizan tornillos especiales de baja compresión para materiales sensibles al corte (como compuestos de PVC) y tornillos de alta compresión para plásticos de alta cristalinidad, el diseño de tres zonas sigue siendo el caballo de batalla clásico y versátil en la industria de la peletización. Para mejorar la homogeneización, a menudo se combina con elementos de mezcla, como mezcladores de diamante o de cizalla en espiral.

Diseño y estructura:

Consta de tres secciones funcionales distintas:

1. Zona de alimentación: El diámetro de la raíz es pequeño, lo que permite que los materiales voluminosos (hojuelas/polvos) fluyan fácilmente hacia las paletas del tornillo. El material se transporta axialmente y se compacta sin fricción intensa.

2. Zona de Compresión: El diámetro de la raíz aumenta gradualmente, reduciendo el volumen libre. Esto aumenta la fricción, genera presión e impulsa el proceso de fusión primaria.

3. Zona de Dosificación (Zona de Salida): El diámetro de la raíz se mantiene constante en su tamaño máximo. El polímero completamente fundido se homogeneiza y se bombea a través del cabezal del troquel para cortarlo en gránulos uniformes.

Aplicaciones: Compuestos plásticos de uso general, producción de masterbatch y procesamiento de polímeros estándar donde no se requiere una desgasificación extrema.

02. El Tornillo de Ventilación/Desgasificación (Esencial para el Reciclaje de Plástico)

Al fundir plásticos reciclados, a menudo se liberan componentes volátiles excesivos, como humedad, monómeros residuales, tintas de impresión o gases atrapados. Si estos gases no se eliminan, los gránulos resultantes serán porosos, huecos y estructuralmente débiles. Aquí es donde son obligatorias las extrusoras de ventilación (desvolatilización) especializadas.

Diseño y estructura:

Después de la zona de compresión inicial, el tornillo de ventilación presenta un área de descompresión especializada. Aquí, el diámetro de la raíz del tornillo disminuye repentinamente, lo que disminuye la presión interna. Esto permite que los gases atrapados se liberen y se aspiren a través de las rejillas de ventilación del cilindro del extrusor. Después del respiradero, el tornillo tiene una segunda zona de compresión y una zona de medición final para restablecer la presión antes de que la masa fundida se extruya en hebras y se corte en gránulos.

Aplicaciones: Indispensable para cualquier proceso de peletización que requiera la eliminación de volátiles, especialmente en el reciclaje de plástico posconsumo (por ejemplo, granulación de hojuelas de PET lavadas o películas agrícolas húmedas de PP/PE).

03. El tornillo de barrera (homogeneización de alto rendimiento)

El tornillo de barrera es actualmente uno de los tipos de tornillo más avanzados y ampliamente utilizados para la peletización de alta capacidad, procesando desde poliolefinas estándar hasta termoplásticos de ingeniería de alta gama.

Diseño y estructura:

La característica definitoria de un tornillo de barrera es una aleta adicional, la 'aleta de barrera', ubicada en la zona de plastificación. Este tramo secundario, que comienza después de la zona de alimentación, discurre con un paso más pronunciado y divide el canal del tornillo en dos subcanales.

Esta separación física aísla el polímero ya fundido (pool de fusión) de las partículas sólidas no fundidas (lecho sólido). A medida que el plástico se derrite, fluye sobre la barrera ligeramente inferior hacia el canal de fusión, dejando los gránulos sólidos atrapados en su propio canal hasta que se derriten por completo.

¿Por qué es mejor para peletizar?

En un tornillo estándar, los sólidos no fundidos flotan dentro de la masa fundida, que actúa como aislante. La transferencia de calor se basa únicamente en la conducción, lo que ralentiza el proceso de fusión. Al separar la masa fundida, el tornillo de barrera permite que los sólidos no fundidos froten directamente contra el cilindro calentado, mejorando drásticamente la fricción y la eficiencia de la fusión.

Pros y contras:

• Ventajas: Ofrece una capacidad de plastificación significativamente mayor y una homogeneización superior, lo que garantiza que ninguna 'partícula de gel' sin derretir termine en los gránulos finales.

• Desventajas: La temperatura de fusión puede ser un poco más difícil de controlar y el complejo proceso de fabricación hace que los tornillos de barrera sean más caros que los tipos estándar.

Conclusión

Seleccionar la geometría correcta del tornillo es la decisión más crítica al configurar una máquina peletizadora de plástico. Ya sea que esté reciclando escamas de PET húmedas con un tornillo de ventilación o combinando plásticos de ingeniería de alta gama con un tornillo de barrera, el diseño debe coincidir con el material para garantizar una producción rentable y continua de pellets de calidad estándar.

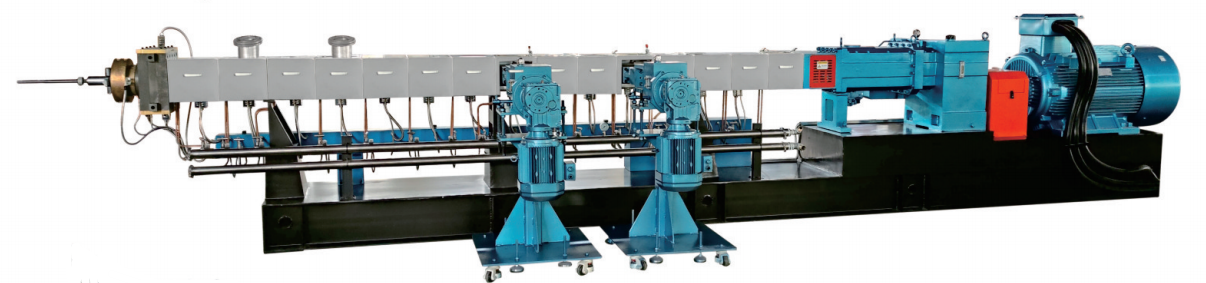

Como fabricante experto de equipos de peletización de plástico, Nanjing Haisi Extrusion Equipment Co., Ltd. diseña configuraciones de tornillos personalizadas (incluidas configuraciones avanzadas de compuestos de doble tornillo) adaptadas precisamente a sus necesidades de material y capacidad.
