El 'asesino invisible' en la extrusión de plásticos: comprensión de la degradación de los polímeros

Cuando note que sus productos extruidos se vuelven amarillos, huela olores acre, encuentre "geles" y puntos negros en películas transparentes, o experimente una caída repentina en la resistencia a la tracción de sus tuberías, no se apresure a ajustar el panel de temperatura. Cuando aparecen estos síntomas, el "asesino invisible" dentro de su extrusor (la degradación del polímero) ya ha hecho su daño.

Una extrusora no es sólo un horno de fusión; Es un reactor termomecánico complejo. Para lograr una peletización y extrusión de alta calidad, los operadores deben comprender los dos principales culpables de la degradación del material: la degradación térmica y la degradación por cizallamiento mecánico, junto con los cómplices ocultos que acechan en las "zonas muertas" de la máquina.

1. Degradación térmica: cuando el calor desgarra el ADN de los polímeros

La degradación térmica ocurre cuando la estructura carbono-carbono del polímero se rompe bajo un calor excesivo, incluso en ausencia de oxígeno y humedad. Los diferentes plásticos reaccionan a temperaturas extremas de maneras muy distintas:

• Escisión aleatoria de cadenas (p. ej., polipropileno - PP): las altas temperaturas hacen que las largas cadenas moleculares se rompan en lugares aleatorios.

  • Síntoma: El peso molecular del PP cae bruscamente, la viscosidad del material fundido cae en picado (volviéndose acuosa) y el producto final pierde por completo su resistencia al impacto.

• Despolimerización o 'descompresión' (p. ej., poliestireno - PS, PMMA): los polímeros de vinilo se degradan de una manera única. La cadena molecular comienza a desprenderse de los extremos, desprendiéndose de los monómeros originales uno por uno, como si se desabrochara una chaqueta.

  • La física de la temperatura límite: En termodinámica, existe un punto de equilibrio entre un polímero y su monómero conocido como "temperatura límite". Para PS, esto es teóricamente 310°C, pero en una extrusora real, la despolimerización lenta comienza por encima de 200°C. Esto libera un gas estireno picante en el cabezal del troquel y provoca una decoloración pardusca.

• Eliminación de grupos laterales (p. ej., PVC, PVDC): cuando se sobrecalientan, los átomos de cloro en las cadenas laterales del polímero se combinan con los átomos de hidrógeno adyacentes para separarse, generando gas cloruro de hidrógeno (HCl) altamente corrosivo.

  • Síntoma: La columna vertebral del polímero despojado se reticula formando partículas carbonizadas negras extremadamente duras. Esto no sólo causa puntos negros fatales en el producto, sino que el gas HCl corroerá severamente sus tornillos y cilindros.

2. Degradación por cizallamiento mecánico: cadenas desgarradas por la violencia

En una extrusora, la degradación térmica pura es rara. El problema más fatal es la degradación mecánica: la ruptura forzada de cadenas moleculares causada por esfuerzos mecánicos extremos de cizallamiento y tracción.

Cuando el motor principal acciona el tornillo a través de polímeros altamente viscosos, las cadenas se estiran gravemente. Según la física de polímeros (como la teoría de Bueche), las cadenas lineales de polímeros se alinean con la dirección del flujo en fuertes campos de cizallamiento. Debido a los fuertes "enredos" físicos entre las cadenas, la tensión máxima se concentra exactamente en el centro de la cadena. Por tanto, la degradación mecánica no es aleatoria; las cadenas a menudo se parten limpiamente por la mitad.

Zonas de alto riesgo de rotura de cadenas: las resinas de alto peso molecular son las más sensibles al estrés mecánico. Los mayores riesgos ocurren en:

1. Espacios libres de vuelo: el espacio entre el vuelo del tornillo y la pared del cañón suele ser inferior a 0,15 mm. La pequeña cantidad de plástico arrastrada a esta brecha experimenta velocidades de cizallamiento aterradoras, provocando picos instantáneos de temperatura local y severas escisiones de la cadena.

2. Tornillos de barrera y bloques de amasado: Diseñados para forzar la fusión a través de espacios estrechos para una mejor mezcla, estos elementos son puntos críticos para tensiones extremas localizadas.

3. El culpable oculto: oxígeno y formación de "gel"

A medida que los gránulos de plástico ingresan a la tolva, una cantidad significativa de aire (oxígeno) ingresa con ellos al barril. Bajo la acción dual del calor y el corte mecánico, las cadenas de polímero rotas forman "radicales libres" altamente reactivos. El oxígeno ataca a estos radicales, provocando una degradación termooxidativa.

Esto explica por qué el Polietileno (PE) y el Polipropileno (PP) se comportan de manera completamente diferente:

• Escisión del PP: los radicales de oxígeno atacan los átomos de hidrógeno terciario del PP, provocando la escisión de la cadena y una rápida caída del peso molecular.

• Reticulación de PE (el nacimiento de los geles): por el contrario, cuando el oxígeno ataca al PE, las cadenas sueltas se unen para formar redes 3D complejas. Estos grumos de PE reticulados ya no se pueden fundir. Cuando se extruyen en películas, aparecen como defectos duros y rebeldes conocidos en la industria como 'geles' (晶点), arruinando las propiedades ópticas y mecánicas.

La única cura: los fabricantes de resina añaden antioxidantes para absorber estos radicales libres. Sin embargo, los antioxidantes son consumibles. Si utiliza un alto porcentaje de materiales reciclados (múltiples historiales de calor), los antioxidantes se agotarán, lo que provocará una avalancha de geles y puntos negros.

4. Las "zonas muertas" fatales: el tiempo es el catalizador

Comprender la cinética de degradación se reduce a una fórmula simple: Degradación = Temperatura × Tiempo de residencia.

En un proceso de extrusión normal, el plástico viaja desde la tolva hasta el troquel en tan solo unos minutos. Los antioxidantes pueden proteger fácilmente el material durante este tiempo. Sin embargo, si hay "áreas de estancamiento" (zonas muertas) dentro del extrusor, el tiempo de residencia pasa de minutos a horas o incluso días.

Zonas muertas comunes del extrusor:

1. Canales de tornillo sin llenar: si la alimentación de sólidos es inestable, es posible que la sección de medición no se llene completamente, dejando el material fundido estancado cerca del tramo de empuje.

2. Radios de vuelo afilados: Las raíces de los tornillos mal maquinadas con esquinas afiladas atrapan el plástico, impidiendo el flujo.

3. Adaptadores y conectores: Las tuberías no aerodinámicas o los codos de 90 grados entre el extrusor y el cabezal del troquel crean charcos estancados.

4. Apagados inadecuados: Dejar el cañón completamente calentado durante más de 30 minutos mientras el tornillo está parado garantiza una degradación térmica desastrosa.

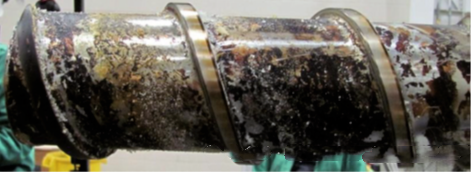

El material atrapado en estas zonas muertas se quema formando motas negras carbonizadas. Más tarde, una pequeña fluctuación en la velocidad o la presión del tornillo eliminará estos depósitos, lo que dará como resultado un flujo interminable de puntos negros en su producto.

Conclusión: diseñar el flujo perfecto

La degradación térmica nos advierte que nunca superemos los límites; la degradación mecánica nos recuerda que los espacios libres más estrechos no siempre son mejores; y la degradación termooxidativa resalta los peligros de las zonas muertas y los antioxidantes agotados.

En Nanjing Haisi Extrusion, nuestras extrusoras de doble tornillo están diseñadas para eliminar estos riesgos. A través de perfiles de tornillo mecanizados con precisión con radios de vuelo optimizados, cabezales de troquel aerodinámicos y capacidades superiores de limpieza automática, garantizamos un estricto flujo de fusión "primero en entrar, primero en salir" (FIFO). Al eliminar las zonas muertas y ofrecer configuraciones de corte personalizadas, protegemos la integridad molecular de su polímero, garantizando un rendimiento máximo y una calidad impecable de los gránulos.
