¿Cuál es la relación L/D del tornillo? ¿Cómo elegir la relación L/D?

1. ¿Cuál es la relación L/D del tornillo?

La longitud de la parte de trabajo del tornillo se refiere a la longitud de la parte roscada y también se refiere a la longitud desde la línea central del puerto de alimentación hasta el final de la rosca del tornillo. La relación entre la longitud del tornillo y su diámetro se denomina relación L/D. Bajo ciertas otras condiciones (como el diámetro del tornillo), aumentar la relación L/D significa aumentar la longitud del tornillo. Una relación L/D grande y una distribución de temperatura razonable favorecen la mezcla y plastificación de plásticos. En este momento, los plásticos se calientan en el barril durante más tiempo y la plastificación de los plásticos será más suficiente y uniforme, mejorando así la calidad de la plastificación.

2. La ventaja de aumentar la relación L/D

(1) El tornillo está completamente presurizado, lo que puede mejorar las propiedades físicas y mecánicas del producto.

(2) El material está bien plastificado y la calidad de apariencia del producto es buena.

(3) La extrusión es estable y el volumen de extrusión aumenta entre un 20% y un 40%.

(4) Es beneficioso ajustar el gradiente de temperatura a lo largo de la dirección axial del cilindro para satisfacer las necesidades del procesamiento especial de polímeros.

(5) Propicio para el moldeado en polvo.

3. ¿Cómo elegir la relación L/D ?

Si los requisitos de calidad de la plastificación permanecen sin cambios, después de aumentar la relación L/D, se puede aumentar la velocidad de rotación del tornillo, aumentando así la cantidad de plástico extruido. Bajo la condición de una cierta velocidad del tornillo, la relación L/D aumenta, lo que significa que el tiempo de movimiento del material en el tornillo aumenta, lo que favorece la plastificación y mezcla de plásticos, lo que puede reducir el reflujo y las fugas de la masa fundida y mejorar la capacidad de producción.

Sin embargo, si la relación L/D es demasiado grande, la energía consumida por el tornillo aumentará en consecuencia, y aumentará la dificultad de procesamiento y ensamblaje del tornillo y el cilindro, y también aumentará la posibilidad de que el tornillo se doble, lo que provocará el raspado del tornillo y la pared interna del cilindro, reduciendo la vida útil.

Por lo tanto, la relación L/D no se puede aumentar a ciegas. La selección de la relación L/D del tornillo debe considerarse de acuerdo con el rendimiento del material que se agregará y los requisitos de calidad del producto.

Para el procesamiento de materiales sensibles al calor, como el PVC, es aconsejable utilizar una relación L/D de tornillo más pequeña, porque una relación L/D de tornillo excesivamente grande fácilmente provocará que el tiempo de residencia sea demasiado largo y provocará descomposición; Para materiales que requieren temperatura y presión más altas, se debe utilizar una relación L/D mayor; Si los requisitos de calidad del producto no son demasiado altos (como el reciclaje y la granulación de materiales de desecho), se puede utilizar una relación L/D de tornillo más pequeña; Para materiales con diferentes formas geométricas, los requisitos para la relación L/D del tornillo también son diferentes. Para materiales granulares, debido a la plastificación y granulación, la relación L/D del tornillo se puede seleccionar para que sea menor. Para materiales en polvo que no están plastificados ni granulados, se requiere que la relación L/D del tornillo sea mayor. Generalmente, la relación L/D del tornillo es 20-30.

Además, si se utiliza un tornillo con una relación L/D mayor, si es necesario aumentar la velocidad del tornillo, se aumentará el par. Para el tornillo de diámetro pequeño, es necesario verificar su resistencia para verificar si cumple con los requisitos.

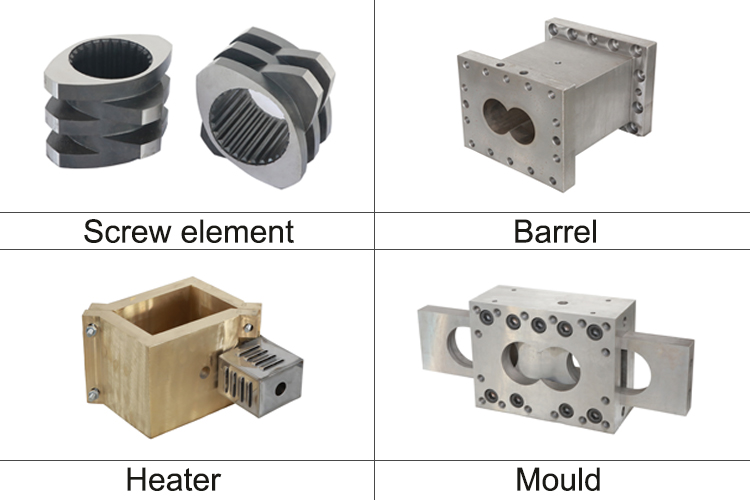

Nanjing Haisi Extrusion es un fabricante profesional de extrusoras de doble tornillo, tenemos nuestra propia fábrica de procesamiento fino, que promete que los elementos de tornillo se producen de manera estándar y de alta calidad.
