Optimización de equipos y procesos de composición para la peletización de elastómeros de alta calidad

En la industria de granulación de polímeros y elastómeros, lograr gránulos uniformes y de alta calidad comienza mucho antes de que el material llegue a la extrusora de granulación. Para materiales complejos como cauchos termoestables, vulcanizados termoplásticos (TPV) y mezclas de elastómeros, el secreto para obtener un gránulo perfecto reside en el proceso de mezcla y composición anterior.

Si el polímero base, las cargas y los aditivos no se dispersan completamente usando mezcladores internos o molinos de dos rodillos, la máquina peletizadora situada aguas abajo producirá gránulos ásperos, desiguales o chamuscados. A continuación se ofrece una guía completa para dominar los procesos de composición previa a la granulación de varios elastómeros.

Parte 1: Equipo de composición central para la línea de peletización

Antes de que los materiales se introduzcan en un peletizador de uno o dos tornillos, deben someterse a un intenso corte y mezclado.

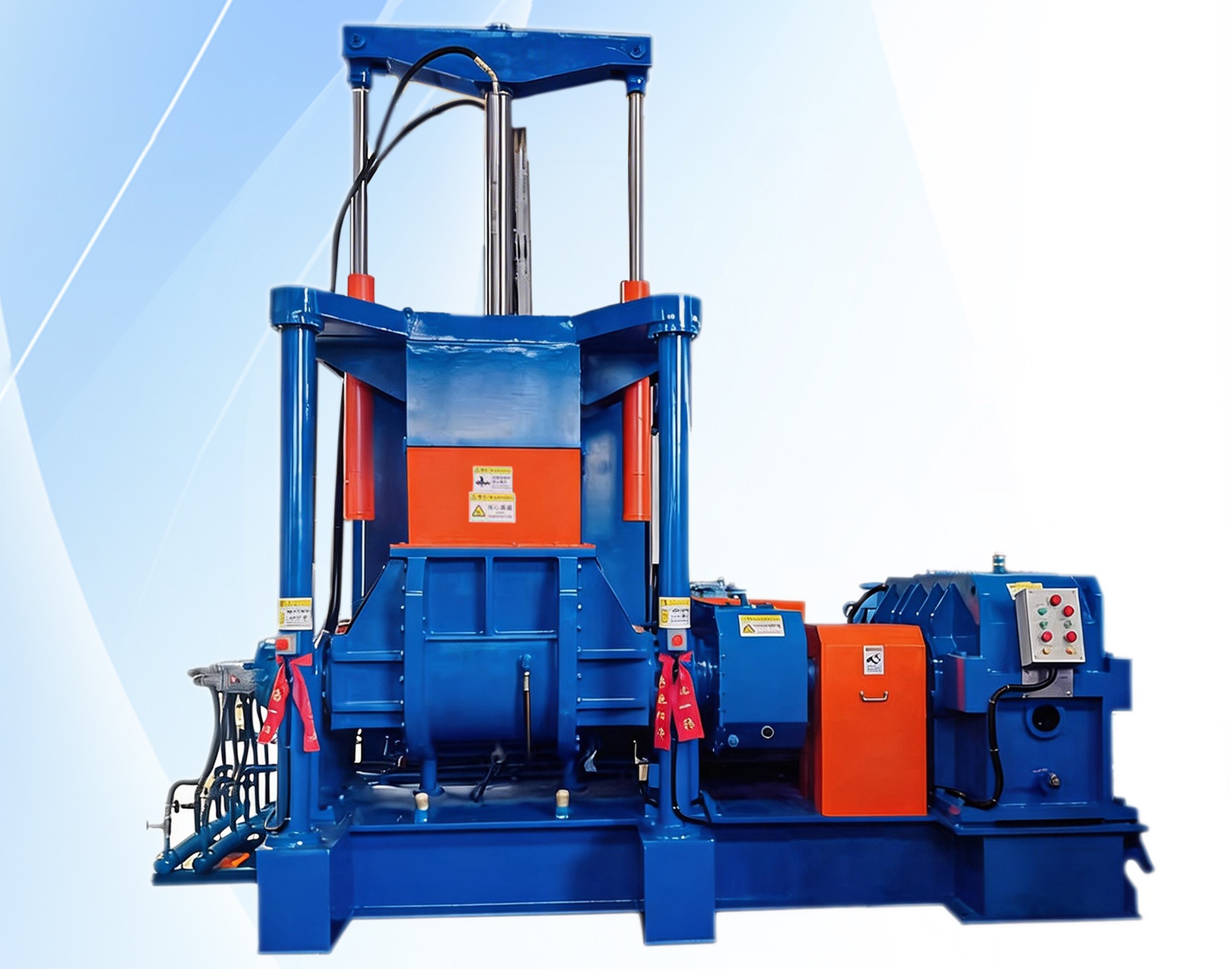

1. El mezclador interno (pregranulación de alta eficiencia)

El mezclador interno es una máquina mezcladora cerrada de alta intensidad. Es el principal caballo de batalla para preparar lotes masivos de compuesto uniforme, listo para colocarse en una bomba de fusión o alimentar una extrusora para su granulación.

• El proceso:

1. Precalentamiento: Lleve la cámara de mezcla a la temperatura de proceso objetivo.

2. Alimentación: Levante el ariete y agregue polímero en bruto, aditivos menores, rellenos y aceites en una secuencia estricta.

3. Composición: Baje el ariete. Los rotores contrarrotativos cortan, amasan y pliegan el compuesto, forzando la entrada de aditivos en la matriz polimérica.

4. Descarga (caída): una vez que se alcanza el tiempo, la temperatura o el umbral de energía objetivo, el lote uniforme se descarga directamente en un molino de dos rodillos o en una extrusora de láminas que alimenta la línea de peletización.

• Ventajas: Alta eficiencia, excelente dispersión, mínimo polvo y altamente automatizado.

• Contras: Alta inversión inicial, más difícil de limpiar entre cambios de color/material y requiere sistemas de refrigeración robustos.

2. El molino de dos rodillos (dispersión y enfriamiento de precisión)

El molino de dos rodillos, que consta de dos rodillos de acero contrarrotativos que funcionan con diferentes relaciones de fricción, proporciona un intenso control de cizalla y temperatura. A menudo actúa como fase de transición entre el mezclador interno y el cortador de peletización.

• El proceso:

1. Precalentamiento/Enfriamiento: Ajuste la separación del rodillo y establezca la temperatura de la superficie requerida.

2. Bandas: Deje que el polímero crudo se pegue suavemente sobre el rollo más lento.

3. Incorporación del polvo: Agregar gradualmente los agentes compuestos, cortando y doblando el material para asegurar la total incorporación.

4. Refinado: Realice un plegado triangular o un fresado de pasada delgada para eliminar cualquier aglomerado localizado.

5. Láminas: ajuste el espacio para producir una lámina continua, que se enfría y luego se introduce en una máquina cortadora de cubitos o granuladora.

• Pros: Baja inversión, excelente visibilidad del estado del material, perfecto para lotes experimentales.

• Contras: menor rendimiento, mayor mano de obra y mayor exposición al polvo.

Parte 2: Estrategias de mezcla para polímeros específicos antes de la peletización

El núcleo de cualquier proceso de granulación exitoso es la Secuencia de Mezcla. La regla de oro es: masticar primero el polímero en bruto, agregar agentes protectores (antioxidantes), mezclar rellenos a granel (negro de carbón/sílice) y plastificantes, y solo agregar agentes de curado/vulcanizantes al final a bajas temperaturas para evitar una reticulación prematura (quemado) antes de la peletización.

1. Caucho Natural (NR)

• Características: Altamente plastico, bandas faciles en rollos calientes, sensibles a altas temperaturas.

• Secuencia de Mezclado: NR crudo → Aditivos menores (ZnO, ácido esteárico) → 2/3 Rellenos → Aceite plastificante → 1/3 Rellenos → Descarga al molino (<100°C) → Agregar agentes de curado.

• Control de temperatura: Mantenga la descarga interna del mezclador entre 110-130°C (nunca exceda los 140°C para evitar la degradación). Deje reposar el compuesto durante 4 a 24 horas antes de la granulación final para aliviar el estrés interno.

2. Caucho de nitrilo (NBR)

• Características: Altamente polar, genera calor cortante masivo, consume mucha energía durante la mezcla.

• Secuencia de mezcla: NBR crudo → Aditivos menores → 1/2 Rellenos → Plastificantes (DOP/DBP) → 1/2 Rellenos → Descarga al molino en frío (<70°C) → Agregar sistema de curado.

• Control de temperatura: utilice agua fría de alta eficiencia. Descarga a ≤120°C. Mantenga los rollos en frío estrictos (50-60°C) para evitar que el material se queme antes de llegar al peletizador.

3. Caucho de cloropreno (CR)

• Características: Extremadamente sensible a la temperatura. Propenso a pegarse y quemarse. Se debe agregar inmediatamente óxido de magnesio (MgO) como aceptor de ácido.

• Control de temperatura: Requiere mezclado a baja temperatura y velocidad lenta. La descarga debe permanecer por debajo de 100-110°C. El compuesto debe granularse o utilizarse en un plazo de 8 a 24 horas.

4. Caucho butílico (IIR)

• Características: Altamente saturado, mala pegajosidad, difícil de mezclar. Requiere corte a alta temperatura para una dispersión adecuada.

• Control de temperatura: a diferencia del CR, el IIR necesita mucho calor. La mezcla interna comienza a >120°C y la descarga puede alcanzar con seguridad 150-170°C.

5. Monómero de etileno propileno dieno (EPDM)

• Características: Excelente capacidad de llenado. Requiere ambientes de alta carga y alto cizallamiento, lo que lo hace ideal para operaciones de granulación de gran volumen.

• Control de temperatura: Puede soportar altas temperaturas para acelerar la incorporación del polvo. La descarga suele estar entre 150 y 160 °C. El EPDM se adhiere bien a los laminados en frío (55-70 °C).

6. Silicona (Q/MVQ) y elastómeros especiales (ACM, FKM)

• Silicona: Extremadamente sensible al calor. Requiere fresado en frío (≤40°C) y adición gradual de sílice para evitar el polvo. Los agentes de curado de peróxido deben agregarse en condiciones estrictas de baja temperatura.

• ACM (poliacrilato) y FKM (fluoroelastómero): Altamente susceptible a la adherencia y la humedad. FKM requiere una fuerza de corte extrema y un fresado de pasada fina en rodillos calentados a 60-70 °C, seguido de un estricto almacenamiento en seco a baja temperatura (<25 °C) antes del procesamiento final.

Conclusión: la base de los pellets perfectos

La capitalización es una ciencia de ingeniería compleja. La estructura molecular, la polaridad y la estabilidad térmica del polímero dictan la elección del equipo, la secuencia de alimentación y el rigor del control de temperatura.

Ya sea que se utilice un mezclado interno a alta temperatura para EPDM o un fresado a baja temperatura y baja velocidad para CR y FKM, dominar la etapa de premezclado no es negociable. Los períodos de descanso adecuados (desde unas pocas horas hasta días) eliminan las burbujas, mejoran la dispersión y evitan que se queme.

Sólo optimizando este importante proceso upstream puede una línea de peletización y granulación producir gránulos de elastómero estables, de alto rendimiento y sin defectos, listos para el mercado global.

En Nanjing Haisi Extrusion Equipment Co., Ltd., creemos que una configuración de tornillo bien diseñada es la base de una línea de peletización rentable. Al hacer coincidir la geometría correcta con su material específico, ya sea PP, PS o plásticos de ingeniería, lo ayudamos a maximizar el rendimiento y lograr el más alto nivel de consistencia de los pellets.
