El elemento subestimado en la extrusión de doble tornillo: cómo la configuración del barril mejora la eficiencia de la composición

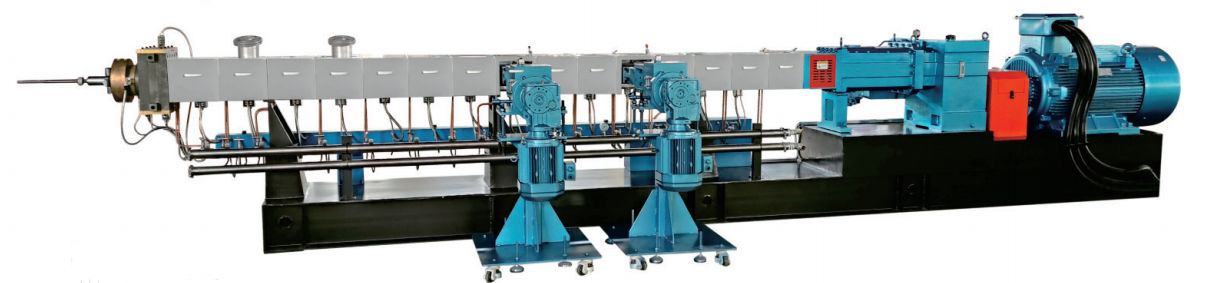

En el campo de la composición de plásticos, la extrusora de doble tornillo destaca por ser una máquina de procesamiento altamente flexible y eficiente. Si bien la mayoría de los ingenieros se concentran en optimizar las combinaciones de tornillos, la configuración del cilindro del extrusor a menudo se pasa por alto; sin embargo, juega un papel igualmente crítico. Una disposición del barril bien diseñada puede mejorar significativamente el rendimiento de la mezcla, reducir el consumo de energía y mejorar la estabilidad del producto.

01. Por qué es importante el diseño del barril

A diferencia de las extrusoras de un solo tornillo o las máquinas de moldeo por inyección con estructuras de cilindro fijo, la extrusora de doble tornillo adopta un diseño de cilindro modular. Esto permite a los procesadores ajustar la configuración del cilindro según los requisitos específicos del material.

La coordinación entre las secciones del cilindro y los elementos del tornillo afecta directamente las etapas clave de la composición plástica, incluido el transporte de sólidos, la fusión de polímeros, la incorporación de aditivos, la inyección de líquidos, la desgasificación y la estabilización de presión.

Una configuración adecuada del barril garantiza una mejor gestión del calor, una mayor eficiencia de mezcla, una menor degradación del material y un menor costo de producción general.

02. Características estructurales de los barriles extrusores de doble tornillo

1. Cámara del cañón 'Figura-8'

El cilindro de una extrusora de doble tornillo co-rotativo presenta una cámara típica en forma de 8. Los dos canales de tornillo se superponen, lo que permite que cada tramo de tornillo casi entre en contacto con la raíz del otro tornillo.

Esta estructura promueve una trayectoria de flujo continua en forma de 8 del polímero fundido, lo que extiende el tiempo de residencia, reduce la fricción, mejora la consistencia de la fusión y reduce el consumo de energía.

2. Estructura modular segmentada

La mayoría de los fabricantes ofrecen secciones de cañón modulares, normalmente de cuatro a seis L/D cada una. Cada sección tiene zonas de calefacción y refrigeración independientes, lo que permite un control preciso de la temperatura.

Esta modularidad brinda a los ingenieros la libertad de crear zonas de procesamiento personalizadas según la formulación, lo que hace que la extrusora sea altamente flexible para una amplia gama de compuestos plásticos.

3. Tratamiento de materiales y resistente al desgaste

La selección del material del barril afecta directamente la vida útil y la estabilidad del proceso. Los cilindros tradicionales de acero nitrurado han sido ampliamente reemplazados por aceros de aleación con alto contenido de cromo con una resistencia superior al desgaste.

Para áreas de alto desgaste, como las zonas de alimentación lateral, se usan comúnmente revestimientos reemplazables hechos de acero pulvimetalúrgico CPM-10V para extender la vida útil.

03. Principales tipos de secciones de cañón y sus funciones

1. Secciones de barril abierto

Los barriles abiertos incluyen aberturas externas que permiten la alimentación o ventilación de volátiles.

Barril de alimentación

Situado normalmente en la zona 1 del barril, el barril de alimentación permite que los gránulos o los polvos caigan directamente en el canal del tornillo.

Para polvos de baja densidad aparente que atrapan aire, una configuración de ventilación trasera que utilice dos barriles abiertos en las primeras posiciones puede mejorar la estabilidad de la alimentación.

Barril de alimentación lateral

Los barriles de alimentación lateral permiten la alimentación posterior de rellenos o aditivos. Incluyen una abertura secundaria en forma de 8 en el lateral para conectar un alimentador lateral.

Barriles de ventilación y desgasificación al vacío

Los barriles abiertos también se utilizan para ventilación atmosférica o desgasificación al vacío. Los puertos de vacío ubicados cerca del extremo de descarga ayudan a eliminar la humedad, los monómeros residuales o los solventes de la masa fundida.

2. Secciones de barril cerradas

Los barriles cerrados encierran completamente el polímero fundido con solo un canal de tornillo en forma de 8. Estas secciones proporcionan control total de calentamiento/enfriamiento y se utilizan para transporte, fusión y mezcla dispersiva/distributiva.

04. Estrategias para la configuración del barril

1. Secuencia típica de montaje del barril

Una línea de composición estándar puede incluir:

• Barril 1: apertura de alimentación

• Varios barriles cerrados para fundir y mezclar.

• Barril 4 o 5: puerto de alimentación lateral

• Barriles cerrados aguas abajo para una mayor mezcla

• Cerca del final: sección de desgasificación al vacío

• Cilindro cerrado final antes del cabezal de troquel

2. Configuración de barriles según los requisitos del proceso

La disposición del barril debe corresponder a las características de la formulación.

Por ejemplo, en materiales reforzados con fibra de vidrio:

• Se requiere un barril de alimentación de fibra de vidrio exclusivo

• Los elementos de tornillo inverso o amasado inverso evitan el reflujo del material fundido

• Una sección de cilindro sellada aguas arriba del puerto de vacío evita la extracción de fibra bajo vacío.

05. Diseños y aplicaciones de barriles especiales

1. Diseño de barril dividido

En las extrusoras co-rotativas de cilindro dividido, la mitad superior del cilindro se puede abrir fácilmente para su limpieza o inspección. El cañón inferior es fijo, mientras que el cañón superior está conectado mediante un mecanismo de caja de cambios.

2. Barril cónico co-rotativo de doble tornillo

Las extrusoras cónicas co-rotativas combinan las ventajas de los diseños cónicos contrarrotativos y co-rotativos paralelos. La geometría del tornillo cónico aumenta el tiempo de residencia, reduce la fricción, garantiza una fusión estable y mejora la eficiencia energética, lo que a menudo reduce el consumo de energía entre un 30% y un 50%.

Este diseño es popular para líneas piloto de laboratorio donde se necesita una optimización frecuente del proceso antes de pasar a la producción industrial.

Conclusión

Un sistema de cilindro flexible y bien optimizado es una de las razones clave por las que las extrusoras de doble tornillo destacan en el manejo de diversas tareas de composición. Comprender los tipos de barriles, las configuraciones y las estrategias específicas de los procesos permite a los ingenieros superar los límites de la eficiencia, la calidad del producto y la estabilidad operativa en los compuestos plásticos modernos.
