4 formas de diagnosticar el desgaste de los tornillos sin desmontar el extrusor

1. Las señales ocultas del desgaste de los tornillos

La mayoría de los operadores solo se dan cuenta de que su tornillo está desgastado cuando surgen problemas graves de calidad del producto, como una fractura evidente de la masa fundida (piel de tiburón), una degradación localizada (puntos negros) o la incapacidad de aumentar la producción independientemente de las RPM. A estas alturas, el daño ya es grave.

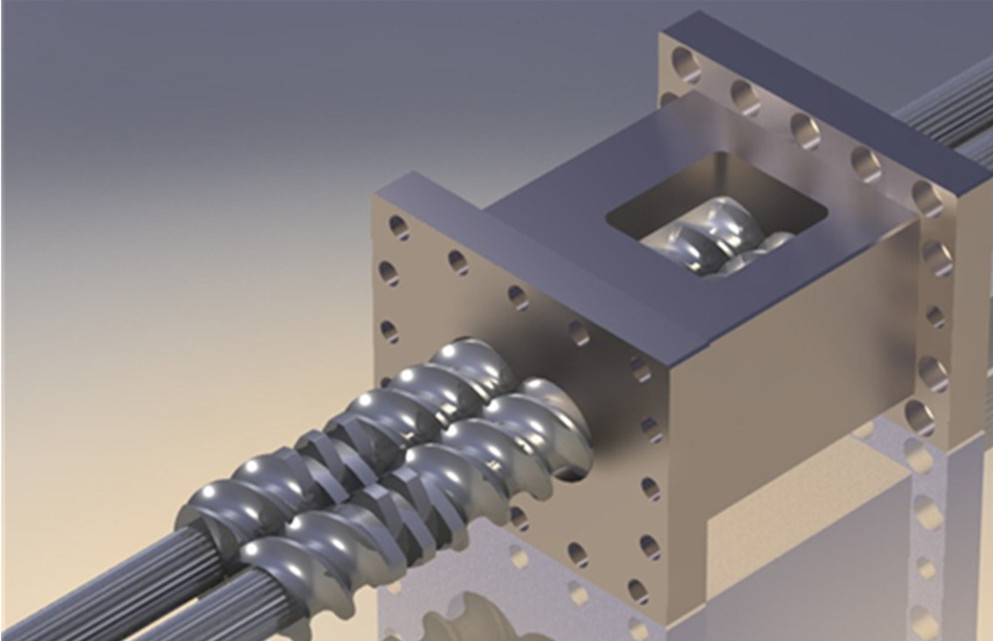

El desgaste del tornillo esencialmente significa que el diámetro exterior de las aletas del tornillo ha disminuido, lo que resulta en un espacio radial ampliado entre el tornillo y la pared del cilindro. Cuando esta brecha se amplía, el polímero fundido presurizado fluye hacia atrás, lo que aumenta drásticamente el reflujo y las fugas. Esto conduce directamente a dos consecuencias principales en su máquina peletizadora de plástico:

• Aumento exponencial del calor cortante: la masa fundida se corta repetidamente y se frota con mucha fricción dentro del espacio ampliado, lo que provoca que las temperaturas localizadas alcancen una espiral completamente fuera de control.

• Incapacidad para generar presión de fusión: especialmente en las zonas de dosificación y homogeneización, la máquina no puede comprimir el material. En una extrusora de compuestos de doble tornillo, esto se manifiesta como una fuerte caída en la producción. En el moldeo por inyección, los tiempos de dosificación se vuelven anormalmente largos y el tornillo avanza durante la fase de mantenimiento de la presión.

2. Cuatro métodos de diagnóstico sin apretar el tornillo

Como no estamos desmantelando la máquina, debemos confiar en datos operativos, propiedades físicas y técnicas mínimamente invasivas para deducir el desgaste interno.

Método A: Análisis de datos de posición y presión de fusión

Este es el método de prueba a ciegas más práctico de la industria. Mientras procesa el mismo material a temperaturas estándar, registre los datos críticos.

• Para extrusoras: mantenga constantes la velocidad de alimentación y las RPM y compare la presión actual del cabezal del troquel con los datos históricos de cuando el tornillo era nuevo. Si descubre que debe aumentar drásticamente las RPM del tornillo para lograr el mismo rendimiento y la presión del troquel ha disminuido en más del 15 %, puede concluir con seguridad que las aletas de la zona de medición están muy desgastadas. Además, la curva de presión cambiará de oscilaciones menores y regulares a oscilaciones erráticas y masivas.

• Para Máquinas de Inyección: Vigilar el tiempo de dosificación (plastificación). Si se ha alargado notablemente, es probable que se desgaste. Además, controle de cerca la posición final del tornillo durante la fase de embalaje; Si el tornillo continúa avanzando lentamente, la masa fundida se está escapando hacia atrás a través de holguras desgastadas o un anillo de retención dañado.

Método B: Prueba de caída de presión de 5 minutos

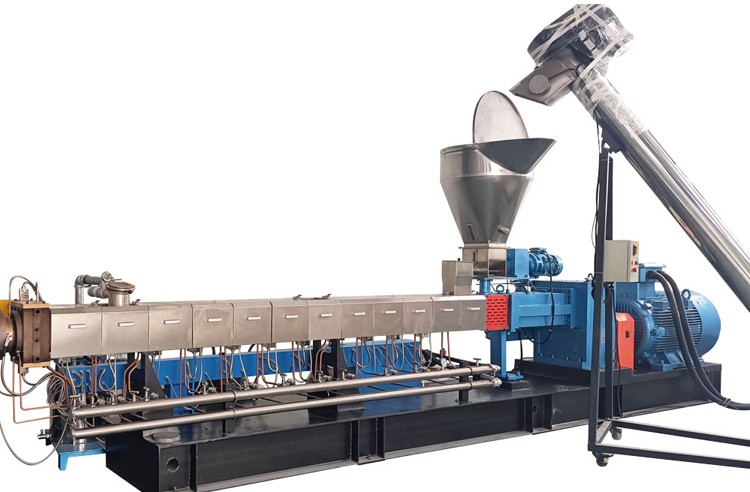

Este método requiere una breve pausa en la producción pero no requiere desmantelar la extrusora de doble tornillo co-rotativo.

1. Llene el barril completamente con derretido. Es mejor utilizar un material de prueba estándar y estable, como una poliolefina de alto índice de fusión o un compuesto de purga específico.

2. Detenga el alimentador y detenga la rotación del tornillo. Confíe en el sensor de presión en el cabezal de troquel o aplique manualmente un bloque de presión inversa en la salida.

3. Monitoree la tasa de caída de presión. Si la holgura es saludable y el sello fundido está apretado, la presión caerá extremadamente lentamente. Si el tornillo está muy desgastado, la masa fundida se escapará rápidamente hacia atrás y la curva de presión mostrará una caída pronunciada, similar a un acantilado.

Método C: Torque y temperatura de ingeniería inversa

Preste mucha atención a su panel de control: su máquina está intentando advertirle activamente.

• Caída anormal en el par y la corriente: si está utilizando exactamente el mismo material, temperatura y RPM, pero el par y la corriente del motor son notablemente más bajos que los promedios históricos (por ejemplo, cayendo entre un 10% y un 20%), no lo celebre. La máquina no ahorra energía; el espacio libre ampliado permite que el material se deslice, lo que reduce el arrastre viscoso y la resistencia física contra el tornillo.

• Calentadores apagados, ventiladores de refrigeración al máximo: normalmente, el barril requiere bandas calefactoras para mantener la temperatura. Si el desgaste es severo, el juego excesivo genera un enorme calor de corte por fricción. Puede configurar la zona a 200°C, pero la temperatura real sube obstinadamente a 215°C. Las bandas del calentador mostrarán una salida cero, mientras que los ventiladores de enfriamiento o las válvulas de agua funcionarán continuamente al 100%. Esta fuga térmica es un síntoma clásico de cizallamiento extremo causado por el desgaste del tornillo.

Método D: Inspección visual directa mediante boroscopio industrial

Si los datos te hacen sospechar pero quieres una confirmación absoluta sin tener que tirar todo el eje, prueba este truco mínimamente invasivo. Mientras la máquina está apagada pero el material no se ha congelado por completo, busque una ventana de acceso en su equipo:

• Extrusores: retire un puerto de ventilación, una carcasa de vacío o desatornille el cabezal del troquel.

• Máquinas de inyección: Retire el conjunto de la boquilla mientras aún esté caliente.

Inserte un boroscopio industrial de alta temperatura (endoscopio) en estas cavidades. A través de la cámara de alta definición, puede inspeccionar directamente los tramos de hélice localizados. En un tornillo muy desgastado, verá claramente que la parte superior de las paletas se ha vuelto redondeada, desafilada o incluso presenta descamaciones de metal visibles y hendiduras profundas. Este método requiere algunas herramientas pero evita por completo el enorme trabajo de tirar del tornillo.

3. La lista de verificación de la lógica de diagnóstico

Mantenga esta lógica a mano en la fábrica:

• Escenario 1: La producción no aumenta/El tiempo de dosificación es demasiado largo. Esto suele indicar desgaste en las zonas de transporte o dosificación. Los operadores de extrusión pueden calcular la eficiencia del deslizamiento volumétrico comparando curvas históricas de 'RPM a salida'.

• Escenario 2: La temperatura real excede drásticamente el punto de ajuste en una zona específica. Esto casi garantiza un corte extremo causado por paletas desgastadas en esa sección específica del cañón. Verifique la corriente del calentador; si indica cero mientras la zona se está sobrecalentando, se confirma el diagnóstico.

• Escenario 3: Fluctuaciones bruscas de presión en el troquel/Posición de sujeción inestable. Esta es una señal típica de desgaste en las secciones de homogeneización o dosificación, lo que hace imposible mantener la presión de la masa fundida. Utilice un boroscopio a través del puerto de vacío más cercano para confirmar visualmente.

Conclusión

Cuando la producción cae y las temperaturas varían, no asigne inmediatamente un equipo para sacar el tornillo de su equipo de composición de polímeros. Tome su registro de mantenimiento, obtenga los datos de hace tres meses y haga una referencia cruzada de su par, presión, tiempo y salidas del calentador. Los datos casi siempre revelarán la verdad mucho antes que tus ojos.
