Formulaciones retardantes de llama de polipropileno reforzado con fibra de vidrio largo.

Polipropileno reforzado de fibra de vidrio largo (LGFPP)El compuesto tiene excelentes propiedades mecánicas, buena estabilidad dimensional y resistencia a alta temperatura. Se considera un excelente material para reemplazar el acero con plástico en el futuro. Se puede utilizar en automóviles, electrodomésticos, herramientas, muebles, campos electrónicos y eléctricos, etc. en comparación con el corto tradicionalComposites reforzados con fibra, la fibra largatermoplástico reforzadoLos composites tienen mejores propiedades integrales.

Sin embargo, el índice de oxígeno límite (LOI) de LGFPP es bajo, es fácil de grabar, y el proceso de combustión tiene una gran cantidad de calor, lo que brinda grandes riesgos de incendio.

La modificación ignífuga de LGFPP de llama tiene un importante valor de investigación y una importancia práctica de la aplicación.

Este artículo recomiendaDos formulaciones de LGFPP retardantes de llama.

Llama intumescente retardante LGFPPP

Universidad de Guizhou, centro de ingeniería de polímeros modificados complejos nacionales de China y otros usaban fosfato de pentaeritritol (PEPA) y polifosfato de melamina (MPP) como retardantes de llama intumescente (IFR) a los compuestos LGFPP retardantes de llama. El compuesto de sepiolita (SP) e IFR se utilizó como un retardante de llama sinérgica para los composites LGFPP.

1. Fórmula

PP: 45 ~ 70%;

LGF: 30%;

IFR: 0 ~ 22%, PEPA / MPP = 11/9;

SP: 0 ~ 3%

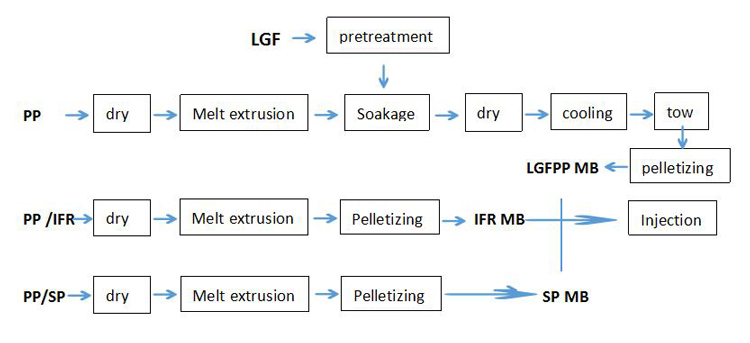

2. Proceso

3. Efecto retardante de la llama

tabla 1LOI y GRADO DE COMBUSTIÓN DE LFGPP COMPOSITOS ignilantes con diferentes contenidos de IFR

Fracción de masa IFR /%	Loi /%	Goteo o no	Grado de combustión vertical
0	19.2 ± 0.1	NO	1)
16	23.9 ± 0.2	NO	V-2
18	25.2 ± 0.1	NO	V - 1
20	26.1 ± 0.3	NO	V - 1
22	28.8 ± 0.2	NO	V-0

NOTA: 1) Indica que no se ha obtenido ningún grado de combustión.

Cuando la fracción masiva de IFR es del 22%, el efecto de agregar SP es como se muestra en la Tabla 2.

Tabla 2LOI y las calificaciones de combustión vertical de varios sistemas compuestos en diferentes aspectos SP

Sistema	Loi /%	Goteo o no	Grado de combustión vertical
Lgfpp	19.2 ± 0.10	NO	---
LGFPP / IFR	28.8 ± 0.15	NO	V-0
LGFPP / IFR / SP1	29.6 ± 0.10	NO	V-0
LGFPP / IFR / SP2	28.1 ± 0.12	NO	V-0
LGFPP / IFR / SP3	27.2 ± 0.11	NO	V - 1

Nota: SP1, SP2 y SP3 indican respectivamente que la fracción masiva de SP es1%, 2%, 3%..

4. Cambios en las propiedades mecánicas.

Las propiedades mecánicas de los composites disminuyeron después de la adición de IFR, y disminuir aún más después de la adición de SP.

Las propiedades mecánicas del sistema con un contenido de SP 1% son relativamente altas. La resistencia a la tracción, la resistencia a la flexión y la resistencia al impacto con muescas del sistema se reducen en un 20,46%, 12.06% y 10.65%, respectivamente, en comparación con el sistema compuesto retardante de llama de LGFPP / IFR.

Formulación 2Bromine / Antimonismo Llama retardante LGFPPP
